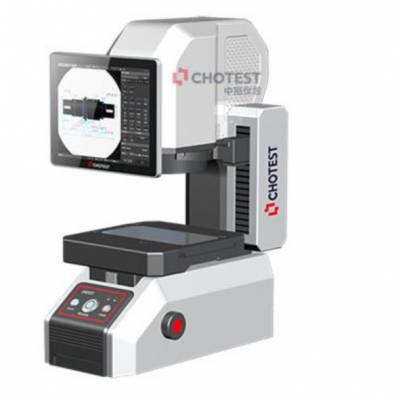

| 型号：VX3030 |
四、 技术规格
表1：
| 型号
|
VX3030
|
VX3030D
| |||
|
图像传感器
|
500万像素CMOS
| ||||
|
显示器
|
机身显示器
|
10.4英寸 LCD显示器（XGA：1024×768）
| |||
|
外接显示器
|
24英寸 LCD显示器（XGA：1920×1080）
| ||||
|
受光镜头
|
双远心镜头
| ||||
|
照明系统
|
落射系统
|
四分割照明（白光）
| |||
|
透射系统
|
远心透过照明（绿色）
| ||||
|
测量视野
|
广视野(mm)
|
20×L120
|
20×L120
| ||
|
高精度(mm)
|
/
|
6×L106
| |||
|
图像测量重复精度
|
广视野
|
座标台未移动
|
±0.5μm
|
±0.5μm
| |
|
座标台移动
|
±1μm
|
±1μm
| |||
|
高精度
|
座标台未移动
|
/
|
±0.1μm
| ||
|
座标台移动
|
/
|
±0.5μm
| |||
|
图像测量测量精度
|
无拼接*1
|
广视野
|
±2μm
|
±2μm
| |
|
高精度
|
/
|
±0.7μm
| |||
|
有拼接*2
|
广视野
|
±(4+0.02L)μm
|
±(4+0.02L)μm
| ||
|
高精度
|
/
|
±(2+0.02L)μm
| |||
|
测量软件
|
VisionX
| ||||
|
显示分辨率
|
0.1μm
| ||||
|
支持触发测头
|
不支持
| ||||
|
XY电动 座标台
|
X移动范围
|
100mm
| |||
|
Y移动范围
|
————————
| ||||
|
承重
|
2kg
| ||||
|
Z向电动 座标台
|
移动范围
|
35mm
| |||
|
标尺精度
|
————————————
| ||||
|
外形尺寸(L×W×H) mm
|
500×260×635mm
| ||||
|
重量
|
30kg
| ||||
|
工作电源
|
AC220V/50Hz
| ||||
|
工作环境
|
温度10℃~35℃，湿度30~80%，振动<0.002g，低于15Hz
| ||||
*1 在调焦位置，使用环境温度为+20℃±1.0℃时。
*2 在调焦位置，使用环境温度为+20℃±1.0℃时、载物台上搭载重量为1kg以下、L为载物台移动量（mm）。
